產品概述

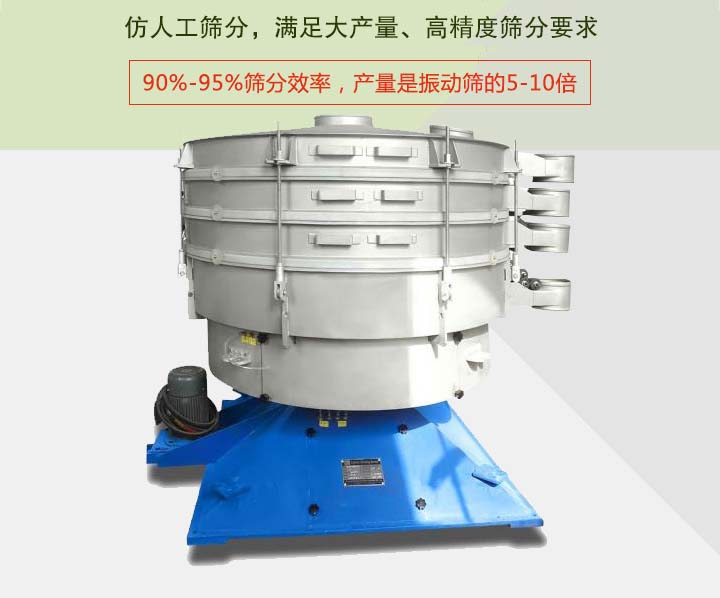

圓形搖擺篩是一種模仿人工篩分的低頻率旋振篩，物料在篩面上的運動方式就類似于手動篩分，運動軌跡為瞬時運動的徑向位移和以此位移為軸的圓周運動的結合，平緩的加速配合低速運轉以確保物料始終滾動在篩網的表面，對物料破損率低，篩分精度可達90%-95%，高達5倍的單位面積產出，物料可達6級分級，尤其適合圓柱狀、片狀等其他不規則形狀物料的精密篩分。

搖擺篩工作視頻

搖擺篩篩分化肥顆粒

多層圓形搖擺篩篩分面粉

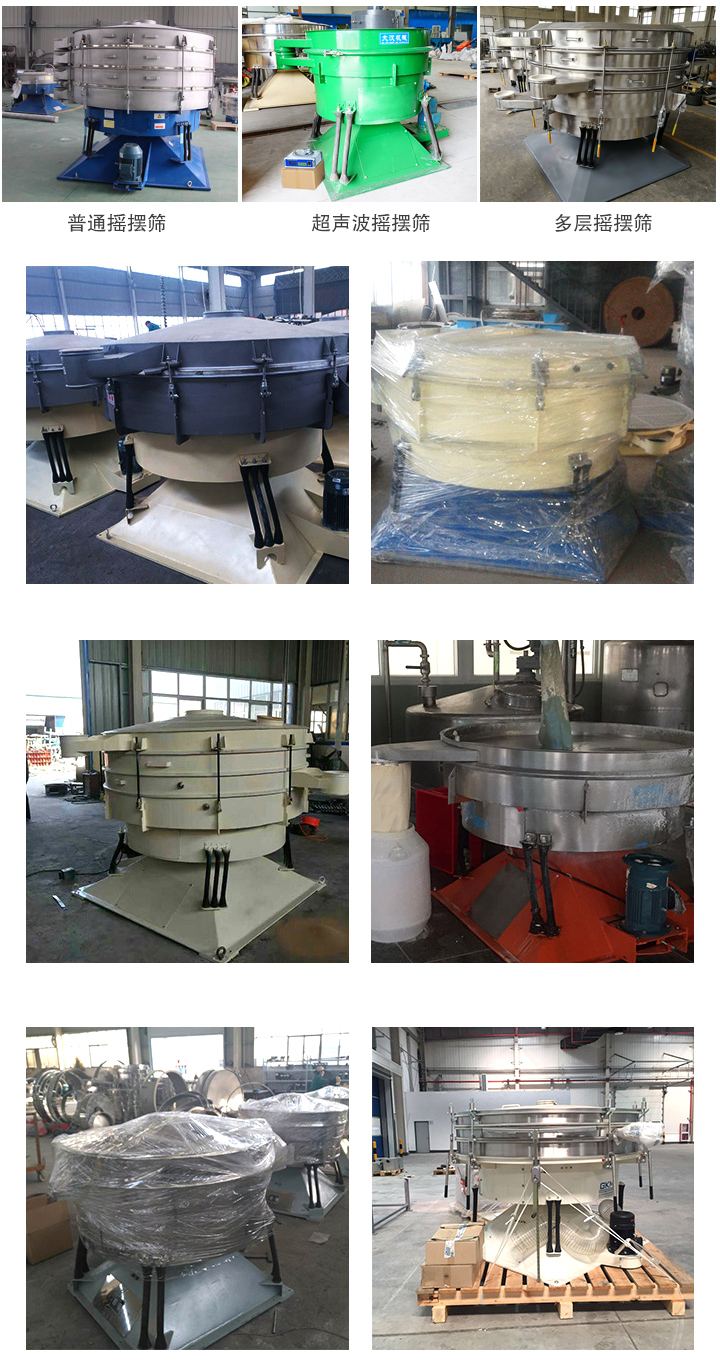

圖片展示

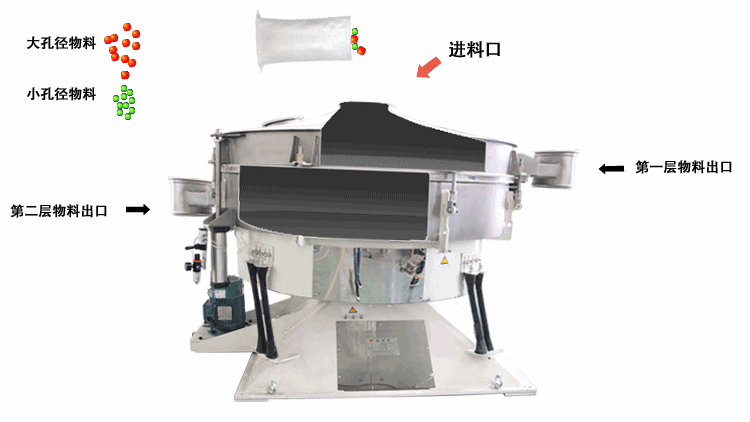

工作原理

搖擺篩的基本的回轉運動與人工篩分相類似，搖擺篩接通電源后篩體啟動，篩箱在振動裝置的驅動下作近似圓周運動，此時篩箱帶動整個篩面做周期性運動，篩面上的物料隨著篩箱在篩網上做定向跳躍式運動，在此過程中，小于篩網孔徑的物料落到篩網下層，從下出料口排出，大于篩網孔徑的物料從上出料口排出，中間層則從中出料口排出。

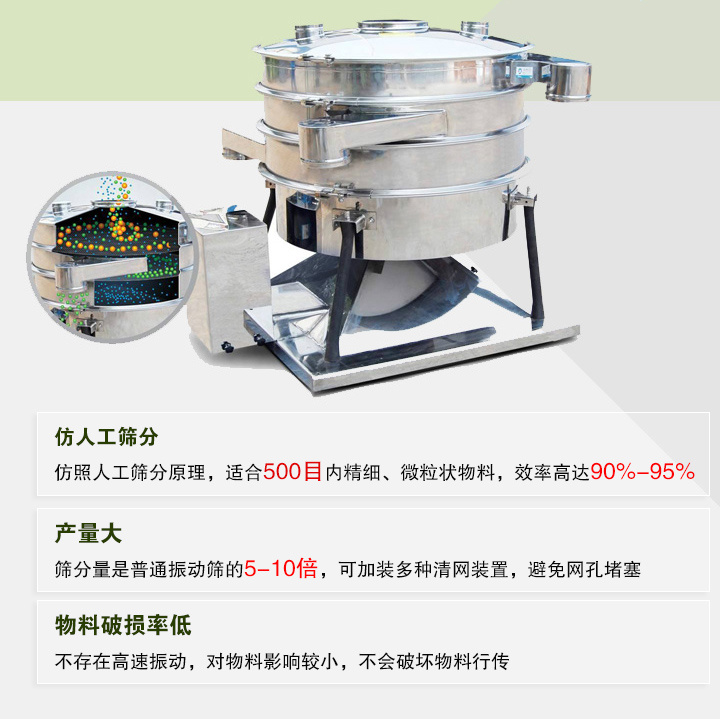

特點優勢

1、相較旋振篩、直線篩等篩分設備高達5倍的單位面積處理量。

2、模仿人工篩分動作和過程，物料在篩面呈現漸開螺旋線運動軌跡，篩分精度高達90%-95%，適合篩分精細粉末及不規則顆粒物料。

3、低頻率小負荷工作，加速度比振動篩低4.5倍，物料顆粒的垂直方向加速度值低，可以延長篩網的使用壽命，降低運行及維修成本。

4、全封閉結構，密封除塵效果好，不會對篩分環境造成污染。

5、篩面可加設彈跳球、轉筒刷、超聲波等多種清網裝置，可有效解決篩面堵塞問題，確保篩分的連續性

6、噪聲污染小，噪聲<75分貝。

技術參數

型 號	直徑 （mm）	篩面面積 （m²）	入料粒度 (mm)	篩分粒度 (mm)	處理能力 （t/h）	振幅 (mm)	電機功率 （kW）
YBS800	800	0.29	≤25	0.073-3	6-10	5-8	0.75
YBS1000	1000	0.71			8-15		1.5
YBS1200	1200	1.11			15-30		2.2
YBS1600	1600	1.83			25-40		3
YBS2000	2000	2.62			30-50		4
YBS2500	2500	4.61			40-60		5.5

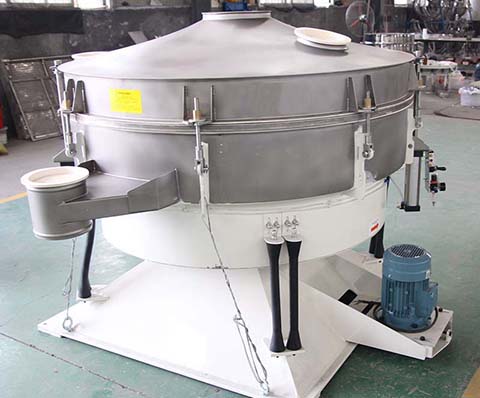

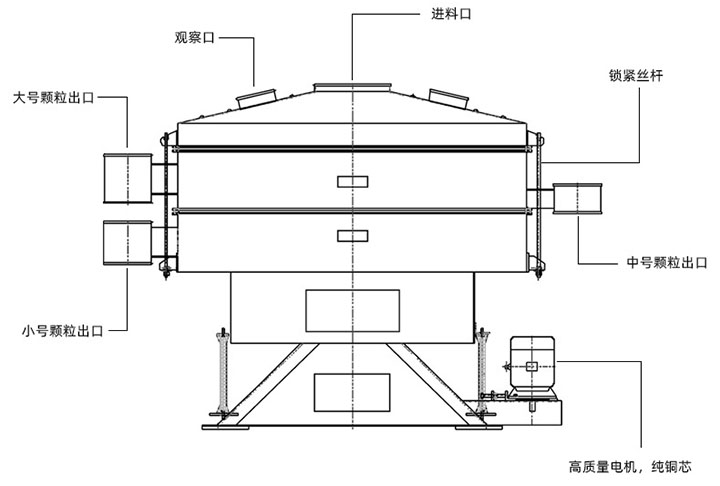

搖擺篩結構

搖擺篩主要由進料口、上蓋、觀察孔、篩框、密封圈、出料口、網架、束環、主樞軸總成、調整塊、彈簧、主軸總成、皮帶輪、底座、檢查孔、電機等部分組成。

產品細節

搖擺篩主要由進料口、上蓋、觀察孔、篩框、密封圈、出料口、網架、束環、主樞軸總成、調整塊、彈簧、主軸總成、皮帶輪、底座、檢查孔、電機等部分組成。

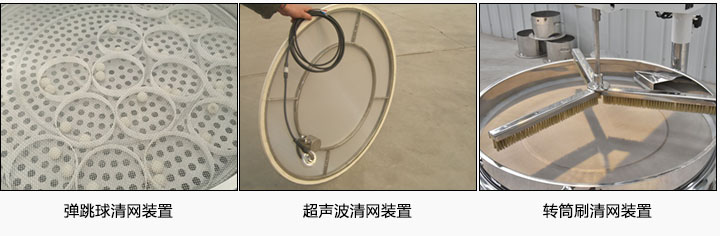

清網方式

彈跳球：橡膠和硅膠球在篩網下方的沖孔板上彈跳，在篩網上彈跳，減少網孔堵塞。該系統使用簡單，易于維護，適用于大多數顆粒狀物料。

轉筒刷：轉筒刷安裝在底板上的減速齒帶動，旋轉篩網下方的刷網，對物料進行清掃。適用于球形、結晶、脆性物料的篩分。

超聲波清網：將高頻超聲波傳送到篩網，不僅清洗篩網，而且顯著提高生產能力。適用于大多數精細、大體積、難篩分的物料。

適用行業

食品行業：淀粉、食鹽、砂糖、奶粉、葡萄糖粉、面粉、米粉、食鹽、花粉、甘味料、米糠等。

醫藥行業：中藥粉、胃藥、醫藥品等

化工行業：尿素、樹脂、三聚氰胺、純堿、聚乙烯粉、聚合粒、涂料等。

金屬冶金：碳化鎢粉、鉛粉、鋅氧粉、金剛砂、鋁粉、合金粉、焊條粉末、二氧化碳、金銅粉、鐵粉、二氧化錳等

建材行業：噴霧土粒、研磨材料、鍺砂、耐火材料、人造黑鉛、高嶺土、氧化鋁、碳酸輕鈣、重鈣等

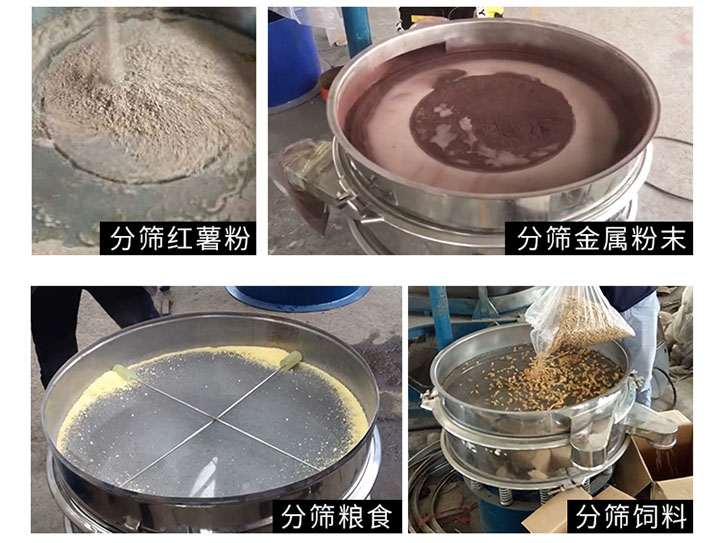

目數參考

搖擺篩廣泛用于化工、醫藥、食品與香料、茶葉、飼料、塑料、橡膠、化肥、糖鹽業、再生資源、EPS、PVI 、PVC、樹脂等行業對精細物料的分極處理等作業。

五谷顆粒類：

燕麥仁14目、決明子16目、玉米碎16目、大米12-14目、黑豆 5目、紅豆5目、黃豆6目、薏米8目、綠豆10目 蕎麥12目、黑米14目、糙米14目、芝麻24目、小米24目。

粉末類：

中藥粉一般60目，粗一點40目，口服60-80目、細中藥面膜100-120目、炸雞裹粉10-30目、玉米粉30目、杏仁粉30-40目、面粉50-60目、五谷雜糧30-40目、三七粉80-100目、珍珠粉120-150目、咖啡粉100-120目。

其他類：

花椒6目、蟲糞篩30目、貓砂30-40目、辣椒籽8-10目、機械油渣150-200目、黃粉蟲產卵篩12目

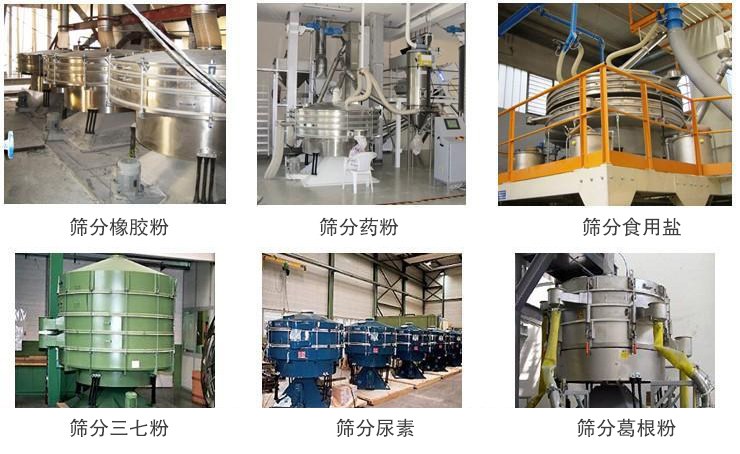

客戶案例

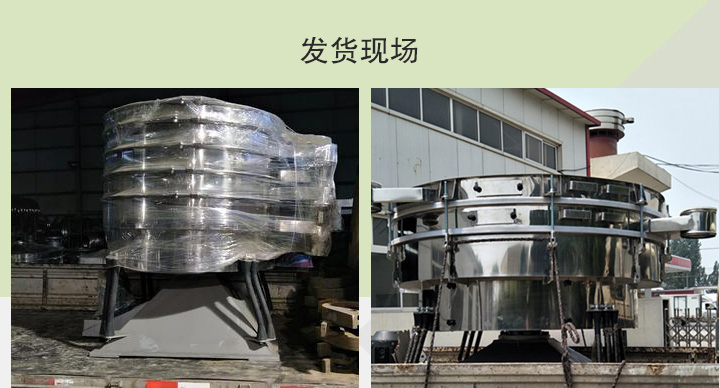

發貨現場

使用注意事項

1、搖擺篩設備應有穩定的基礎。當搖擺篩安裝于一般地面或水泥基礎上時，可以不設置地腳螺栓。當搖擺篩安裝于鋼結構架臺之上時，應用螺栓緊固于結構體上，而且鋼結構架臺應有一定的鋼度。

2、調節振動電機上下偏心塊的相位角，以適應各種物料篩分情況。

3、當搖擺篩接入電氣控制盤之前，應首先對電氣控制盤進行檢查。線路接通后觀察振動電機旋轉方向是否是順時針?lè)较? (備注：否則應改變相序)運轉是否正常，有無異噪聲。

4、開機前，應先檢查搖擺篩各壓緊螺栓的緊固程度，及各料口的位置是否與接料器對正，并觀察搖擺篩是否能正常轉動及彈簧受力有無阻礙，檢查各層篩網是否壓緊。

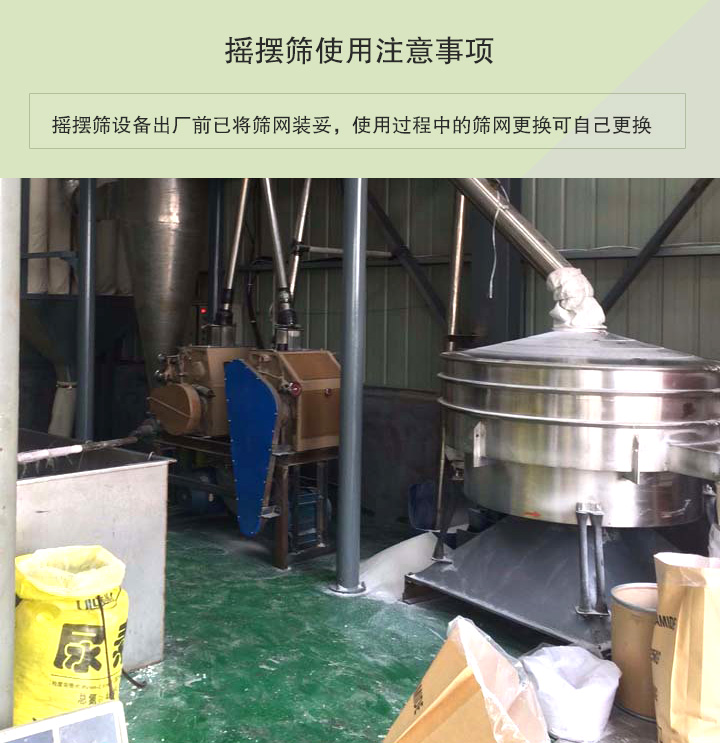

5、搖擺篩設備出廠前已將篩網裝妥，使用過程中的篩網更換可自己更換。
